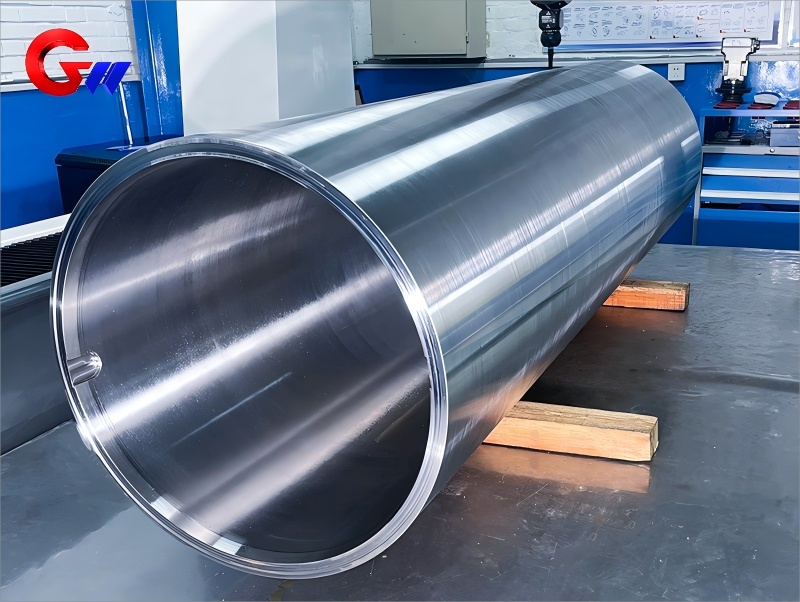

钢铝板和铝卷轧机用的35CrNiMo钢套筒

钢铝板和铝卷轧机用的35CrNiMo钢套筒

铝板带轧机中使用的35CrNiMo钢套筒是一种定制的核心部件，具有高强度和耐磨性，主要用于支撑辊或工作辊的轧辊颈部保护，确保轧制精度和稳定性。

铝卷板机用定制35CrNiMo钢套筒的应用场景

铝板带轧制生产线

功能：保护轧机的轧辊颈部，承受轧制力（通常为500~3000吨）、交变载荷和轻微冲击（如铝卷咬入的瞬间）。

工作条件的特点：

温度：60-120 ℃（铝带具有快速的热传导性和低摩擦热，但由于润滑不良可能会出现局部加热）。

腐蚀环境：接触滚油或乳化液，要求具有轻微化学腐蚀的抗性。

协调要求：它应与轧辊颈有过盈配合（过盈配合为0.03~0.08mm）且具有高尺寸稳定性。

特殊需求

铝卷的表面质量要求极高，套筒需要避免微裂纹或剥离，以免造成轧机污染。

定制铝卷板机用35CrNiMo钢套筒的材料选择：35CrNiMo

成分优化（铝轧机特殊调整）：

C:  0.32~0.38%（略低于铜轧机中使用的含量，提高了韧性），Ni:  1.40-1.60%（提高了低温韧性）。

性能优势：

抗拉强度≥950MPa，冲击功≥60J（-20℃）。

高疲劳强度（10个周期内应力≥450MPa）。

铝卷板机用35CrNiMo钢套筒的热处理工艺

1. 淬火和回火处理（核心）

淬火：

在840-860℃下奥氏体化，保温后油淬（当截面较大时，采用水油双介质淬火以防止裂纹）。

回火：

高温回火580-620℃，硬度HRC26-30（平衡铝轧机的强度和冲击韧性要求）。

2. 表面强化（可选）

离子氮化：

500℃ × 20h，表面硬度≥ HV900，渗层深度0.2~0.3mm（提高耐磨性而不影响基体韧性）。

激光淬火：

当地向导表面的硬度为HRC50~55，深度为1.0~1.5mm（精确控制变形）。

广纬精工采用离心铸造来保证定制套筒的内表面和外表面无裂纹、夹渣和砂眼缺陷。

广纬精工对定制的35CrNiMo钢套筒进行严格的热处理，以满足其在机械性能方面的特定需求。
